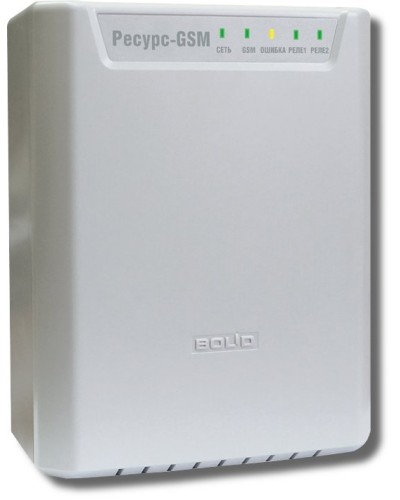

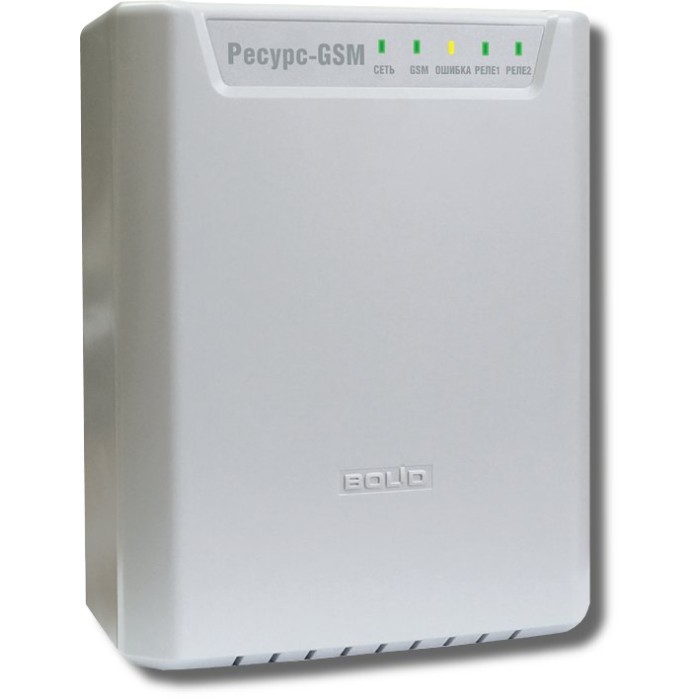

Описание Ресурс-GSM. Устройство опроса датчиков. Болид

Устройство опроса счетчиков для АРМ "Ресурс", подключение четырех счетчиков, буфер на 500 событий, два релейных выхода (перекидные контакты), RS-485, напряжение питания 220 В, под аккумулятор 12 В 7 Ач, степень защиты оболочкой IP30, диапазон рабочих температур -10...+55°С, габаритные размеры 220×170×90 мм

Назначение изделия

Устройство опроса датчиков "Ресурс-GSM" применяется в составе систем АРМ "Ресурс" для съема и передачи по сети GSM показаний с импульсных и интеллектуальных счётчиков с интерфейсом RS-485.

Особенности

- подсчет импульсов от счётчиков с выходами открытый коллектор, открытый сток, механические (релейные) контакты, механические контакты с контуром NAMUR;
- контроль состояния счетного шлейфа на обрыв и короткое замыкание;
- съем и передача показаний с интеллектуальных счетчиков с интерфейсом RS485;
- SMS-уведомления о тревожных событиях;
- удаленное управление нагрузкой: клапаны, вентили, пускатели и т.д.;
- резервируемый источник питания.

Видеоматериалы

Количество подключаемых счетчиков: 4	- от внешнего источника питания: 220
Параметры релейных выходов:	- от встроенного источника резервного питания: 12 В
- кол-во релейных выходов: 2	Потребляемая мощность:
- тип релейных выходов: НО/НЗ	- от сети переменного тока: 10 Вт
- коммутируемое напряжение, В: 125	Тип используемого аккумулятора: 12 В 7 А·ч
- коммутируемый ток, А: 0.5	Степень защиты: IP30
Напряжение питания, B:	Диапазон рабочих температур, °С: -10…+55
Габаритные размеры. мм: 220х170х90
